产品综述



产品的开发背景

    南非AMPSA公司20多年持续开发，一次设计即成功的放大器设计向导，同时也是宽频阻抗匹配设计向导。

产品简介

    AMPSA公司通过MultiMatch软件为您提供用于设计高质量RF和微波放大器（A、B类）的设计技术。MultiMatch也提供强大的振荡器综合能力。由于它的强大而实用的综合、分析、优化和布线工具，设计周期可以缩短为以前的几分之一。用MultiMatch设计出来的电路通常比用其他工具设计的电路具有更强的鲁棒性（低敏感性）。这是因为基于综合的系统化搜索，可以确保每个匹配和改进设计都为合理优化（强制去除敏感性高的解）。

     MultiMatch典型地被当作一些流行RF与微波电路仿真器的前端使用。综合或设计的电路可以导出为Microwave OfficeTM原理图脚本、或Super CompactTM、或TouchstoneTM节点分析格式。产生的布线图和原理图也可以导出为DXF或HPGL格式。

    MultiMatch阻抗匹配向导 IMW：求解用户定义的（等效的）从原理图到布线图阶段的无源阻抗匹配问题，源和/或负载阻抗可以是复数，增益坡度也可以控制。

     MultiMatch 放大器设计向导ADW：放大器综合和阻抗匹配软件。可以综合小信号放大器、低噪声放大器、功率放大器和高增益范围放大器。综合出来的电路也可以进行分析和优化。分析包括环路增益和反射增益分析；优化包括直接优化和再综合优化。也可以为偏置在A、B类模式的晶体管产生负载牵引等值图和等增益|噪声系数圆。



特点

1.  过去您手工做的或其他软件手动执行的很多任务能在Multimatch中自动完成。您可以更高效地利用自己的时间，开发出更多的可能；
2. 低成本实现全新的、First time right的高动态范围射频和微波放大器；
3. 强大实用的综合、分析、优化和布线工具，设计周期大为缩短；
4. 专用阻抗匹配和布线设计能力，可用于集总元件、分布式或混合集总/分布式匹配网络的综合，可以综合等线长和不等线长网络；
5. 贴合工程实际，有焊盘和连接线的计算值，也考虑存在典型寄生效应的情况。

应用领域

1. 通信
2. 微波电子

经典案例

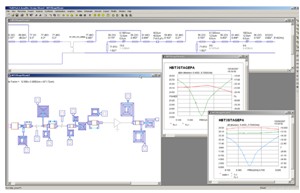

             Multimatch ADW设计的一款3段MMIC功放

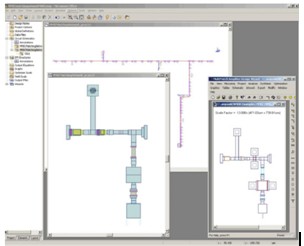

           MultiMatch MMIC匹配网络导出布线图



技术文献

1. First-Time-Right Design Of RF/Microwave Class A Power Amplifiers Using Only S-Parameters;
2. Two RF/Microwave Software Programs Used in Tandem Streamline the Design of Power Amplifiers;
3. MultiMatch用户Ivan Boshnakov来信
