产品综述

       µWave Wizard 是全波三维电磁设计套件，包含了灵活的有限元方法（FEM）和高速精确的模式匹配法（MM），用于仿真和优化无源微波系统和器件，包括天线。优点在于其能够进行子电路全波求解并进行连接组合、全参数化结构建模、内建优化器。特别是可以方便而快速地通过构建块单元生成RF结构，消除了全三维结构建模的需求，极大地加速了开发的过程。



     µWave Wizard 是一个设计工具，采用著名的既快又准的模式匹配法。该方法尤其适合无源微波系统和器件（包括天线）的仿真与优化。模式匹配法（MM）及其关联方法（混合MM/边界轮廓法与MM/2D-FEM） 是能够同时提供超快的速度和超高精度的仿真方法。

    之所以快速，是因为尽可能避免使用耗时的3D求解器，而使用模式匹配及其关联方法，即使对于第一眼看上去似乎只适合使用3D求解器的结构也是如此。当然，在µWave Wizard 中也提供一个在单元级上使用的 3D FEM 求解器，用于非常复杂的几何，或者具有不适合使用MM的某些特征的结构。

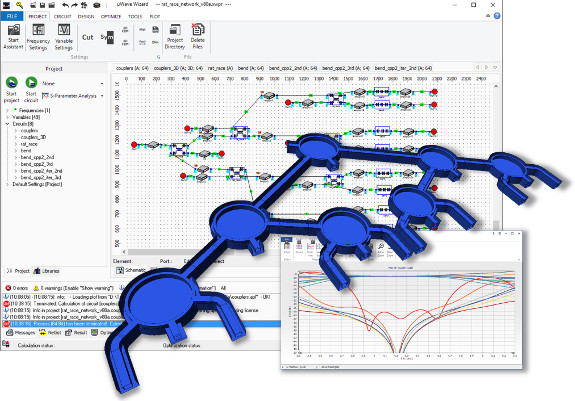

    除了快速而强大的数值方法，µWave Wizard 还提供易用的符合人机工程学的图形用户界面（GUI），更具灵活性和开放性。

    µWave Wizard 是一个使用著名的快速精确模式匹配方法的设计工具。

   µWave Wizard 仿真工具基于模式匹配法和3D有限元法，用于波导滤波器和喇叭天线设计。



   µWave Wizard的典型应用是复杂无源波导器件和结构，包括波导和梳状线滤波器、多工器、耦合器、椎变、喇叭天线和集群馈电、OMT、极化器等。对于这些器件，在单元库中有超过300个波导、梳状线和同轴线单元可用。



   为了仿真复杂无源波导结构的响应，首先要将其分为基本的构建块，例如波导、不连续性和特殊单元。这些构建块将分别计算其散射参数，然后通过多模单元连接获得整体结构的响应。 因此已经严格考虑了高阶模相互作用。基本构建块的概念消除了对整个结构进行全部3D建模的需求。每个单元的尺寸都是参数化的，初始设计的生成只需几分钟的时间。这种特性使得用户只要简单地将某些尺寸设为变量就可以直接从分析进入优化。优化控制窗口易于浏览和帮助把将电气指标嵌入到目标函数中。



   µWave Wizard 是一个使用著名的快速精确模式匹配方法的设计工具。

   µWave Wizard 仿真工具基于模式匹配法和3D有限元法，用于波导滤波器和喇叭天线设计。
