背景与需求
两艘或更多艘舰船组成编队的时候,考虑的电磁兼容问题,主要是EMI和辐射危害,需要保持两两之间的最小间距。这样才能确保每艘舰船上的接收设备不会因为遭到干扰而工作失常,舰船上的人员和武器系统不会因为遭到过强的电磁辐射而受到伤害或误操作。
难点与挑战
-
舰船编队的电磁兼容设计,首先要基于单个舰船的电磁建模,单个舰船的电磁兼容仿真只是其子问题;
-
舰船编队的电磁兼容设计,涉及的模型纷繁复杂,需要化繁为简,而又不失精度,是一个难点;
-
还需要规范化的建模流程和规范化的结果输出;
-
需要提供能够快速指导实践中编队最小间距的方法。
我们的方案
方案的构成

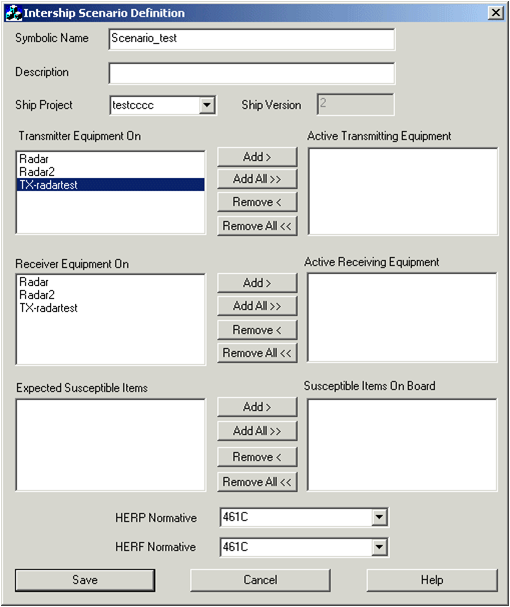

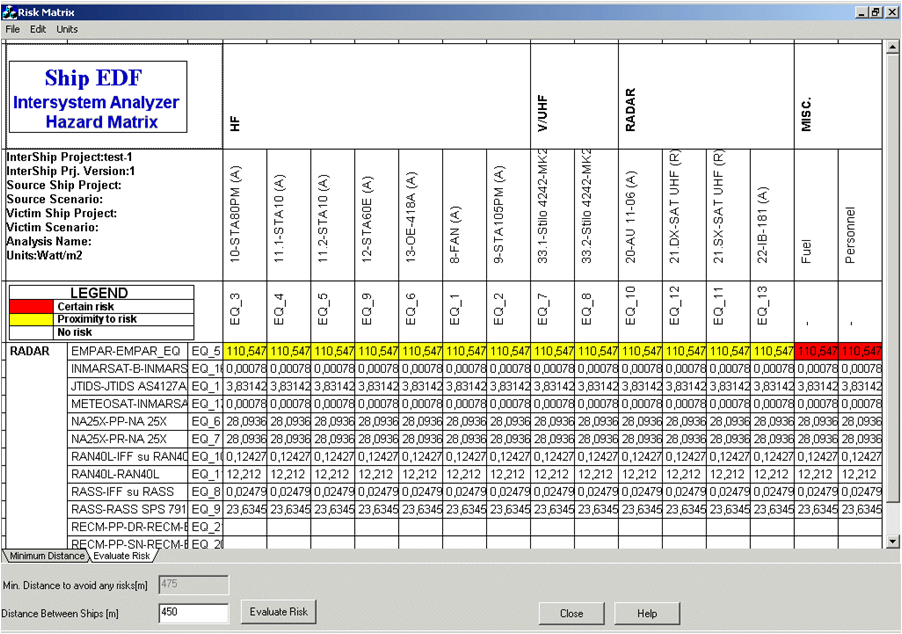

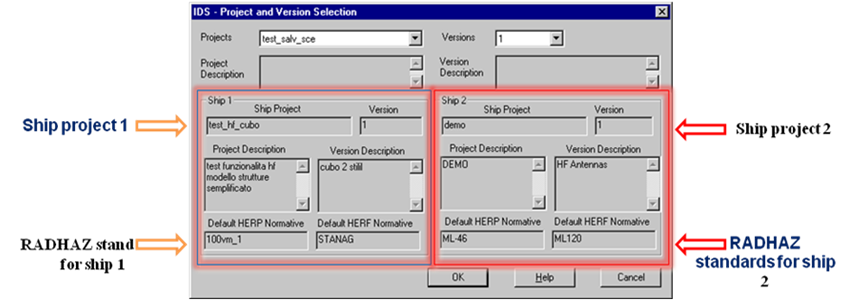

Ship EDF的InterShip模块,是专门在舰船电磁设计平台的基础上针对舰船编队的电磁兼容问题而开发的专业工具。InterShip提供两套方法,一套是基于系统模型的建模和分析方法;另一套是基于规范要求的代码比对分析方法。只需要将两艘舰船的Ship EDF项目文件分别导入,第一种方法中设置相应的发射和接收设备,即可生成关于EMI和辐射危害的最小间距矩阵;第二种方法中设置两艘舰船的发射和接收设备代码,通过比对分析得到最小安全间距。亦可在给定间距条件下,计算出最大的可辐射的功率。
方案的特点和优势
-
独一无二的舰船编队电磁兼容设计解决方案;
-
考虑全面,且流程固化、可视化、规范化,复杂的问题处理起来很有条理,简约而不简单;
-
两套方法,灵活选用,即可按照规范采用代码比对快速得到安全间距,亦可按照实际系统配置情况来分析获得满足电磁兼容需求的安全距离。
典型案例
