背景与需求
航空飞行器平台上安装有各种天线用于导航、探测、应答、测高、防撞、通信、GPS等,通常这些天线都是独立设计的,即针对自由空间背景设计的,当它们被安装到飞行器上之后,由于天线与平台结构的电磁相互作用,以及天线之间的耦合,会造成天线性能的降低,有必要在飞行器设计的初期就开始天线布局的设计和优化。
难点与挑战
-
天线的来源多样,可用的信息详略程度不同,但是都需要准确高效的电磁模型用于安装后的分析;
-
航空飞行器平台设计分为多个阶段,概念设计、初步设计、详细设计、样机测试等等,不同的阶段所需的天线布局分析输入输出均不相同;
-
涉及的频率范围宽,高频时面对的是电大尺寸的电磁问题的计算,需要高效精确的算法;
-
现代飞行器采用很多的复合材料,而传统的基于积分方法的算法通常只能处理金属材料,需要更新的可以处理复合材料的算法;
-
分析数据繁多,需要专业的数据管理和版本管理功能。
我们的方案
方案的构成

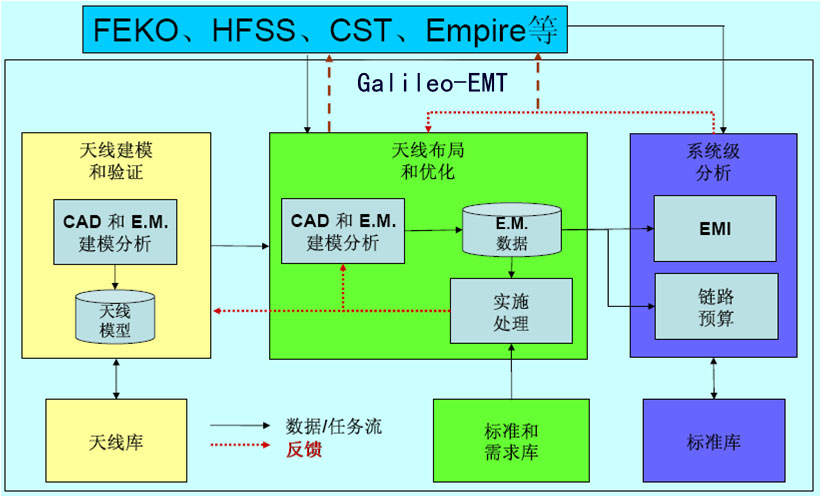

Galileo-EMT是专业的飞行器电磁设计平台,具有天空库、材料库、项目数据树等平台功能和单天线建模分析、阵列建模分析和天线布局分析三个专业模块。Galileo-EMT能够根据天线已知信息的多寡和飞行器项目的阶段,灵活地创建多种天线电磁模型;Galileo-EMT具有先进的能够处理复合材料的先进电磁算法;Galileo-EMT已在欧洲被成功地用于多款飞行器的天线布局设计。
方案的特点和优势
-

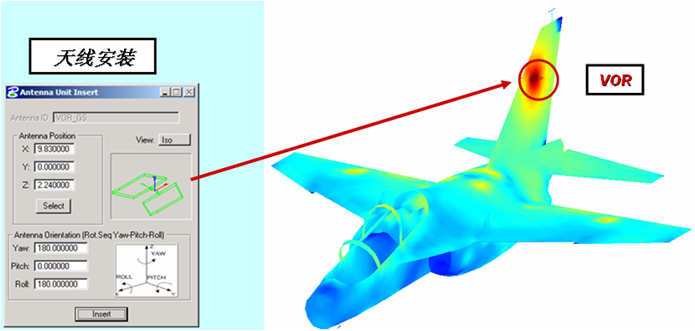

可以创建基于方向图数据的天线模型、基于口径面综合的天线模型、基于公式描述方向图的天线模型、基于全波网格的天线模型等多种天线模型;
-
具有先进而强大的飞行器平台模型修复和网格优化功能;
-
具有航空电子天线库、材料库、标准库,可以为多项目提供长期支持;
-
具有高效精确的算法,能够处理具有复合材料和多种复杂天线的飞行器平台电大问题;
-

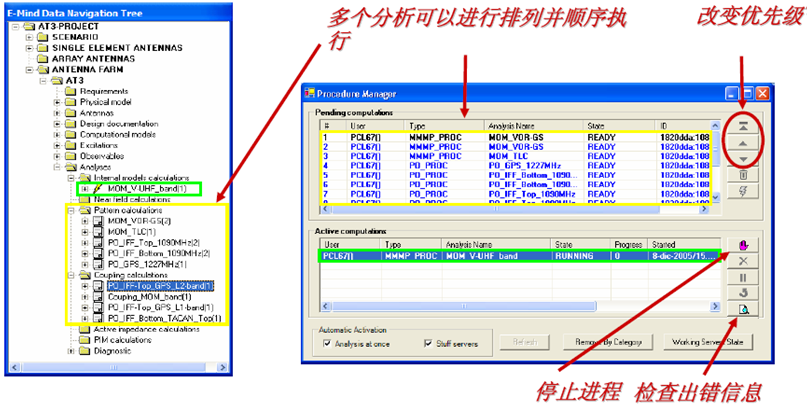

采用进程管理器对繁重的分析任务进行排队、并行设置和状态监测及控制;
-
软件具有开放性,可以与其他通用天线设计软件接口;
-

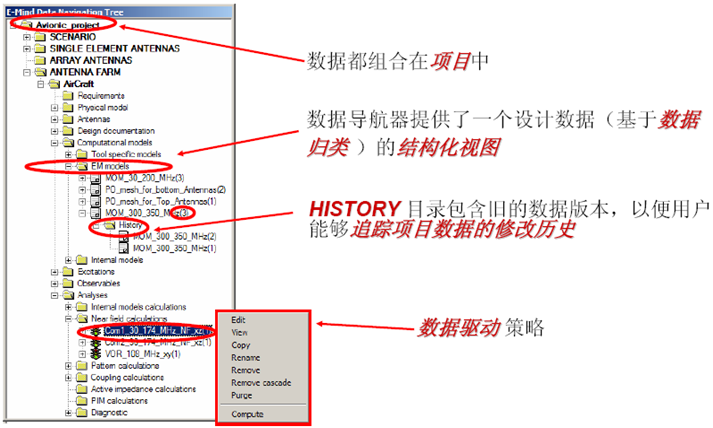

天线建模和天线布局流程化,在数据导航树中数据管理得当,便于知识的转移、积累和继承。
典型案例
