背景与需求

军用车辆之间，以及车辆与地面设施之间的通信信号，从发射机到发射天线，经过空间传播和地面多径影响，到达接收天线和接收机，经过一条复杂的通信链路。通信的成功与否，不是简单地依靠距离的远近，而是与链路上各个环境的所有因素紧密相关。分析各种场景下的通信链路预算，是必要的，也是可行的。

难点与挑战

1. 通信链路设计的因素种类多，需要多种建模和分析手段；
2. 车辆在地形环境中，通信链路涉及电磁波与地形的相互作用，需要精确而快速的计算方法；
3. 车辆或地面站上发射和接收天线的辐射性能，需要考虑天线与车辆或建筑物及地面的相互作用，需要能够计算电大问题的精确方法；
4. 地质条件、大气衰减、噪声模型等影响通信链路的数据繁杂，需要建立数据库，并有效管理和利用；

• 由于许多数据具有多变性，因此需要进行在一定范围内的统计分析，并提供直观的结果，这并非传统的电磁场软件能够实现。

我们的方案

方案的构成

军用车辆电磁分析平台——VEMAF，是IDS英国分部专为军用车辆和地面固定军事设施的电磁兼容、雷达隐身和红外隐身问题开发的软件平台。车辆在地形环境中的通信链路预算问题，涉及到的主要模块有：天线建模、天线布局分析、地形和建筑物影响分析、通信链路预算分析，包括下列功能及性能：

1. 从CAD自动生成网格
2. 分析频率从HF到超过40GHz
3. 天线性能和安装
4. 地形和建筑物的评估
5. 天线库、材料库、噪声模型库、运动轨迹库等
6. 通信链路预算分析设置
7. 通信链路预算后处理

方案的特点和优势

1. 统一的专业的平台，解决整个链路上各种影响因素的建模设置和数据库管理，提供快速而精确的求解器和专用而强大的后处理器；
2. 通过导入地形数字卫星地图，并划分地形网格，采用精确而快速的算法，能精确而快速地考虑地形对天线和电磁波的影响；
3. 数据库能够提供各种常用天线、地面电磁参数、噪声模型、收发信机的模型，便于使用和管理；
4. 整个流程固化，便于知识的积累和传承。

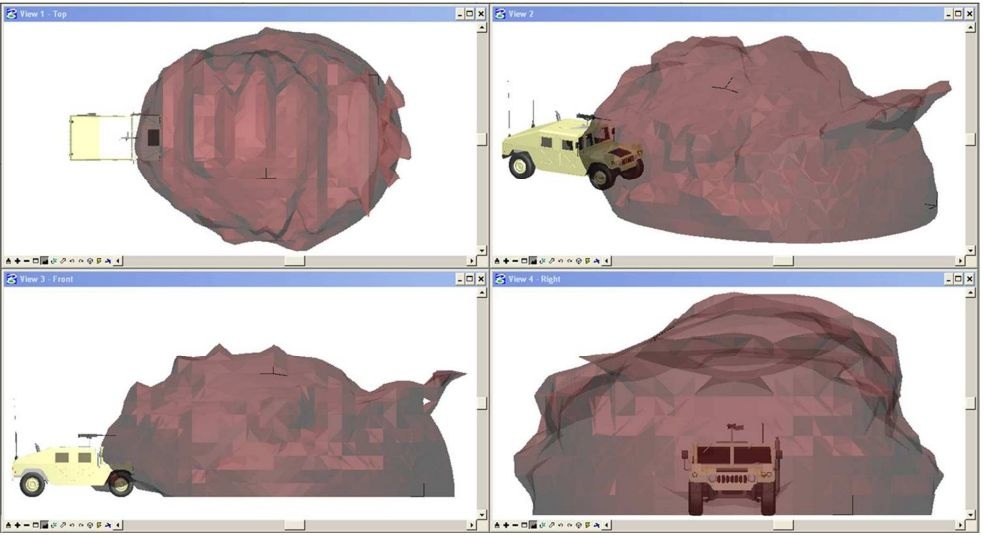

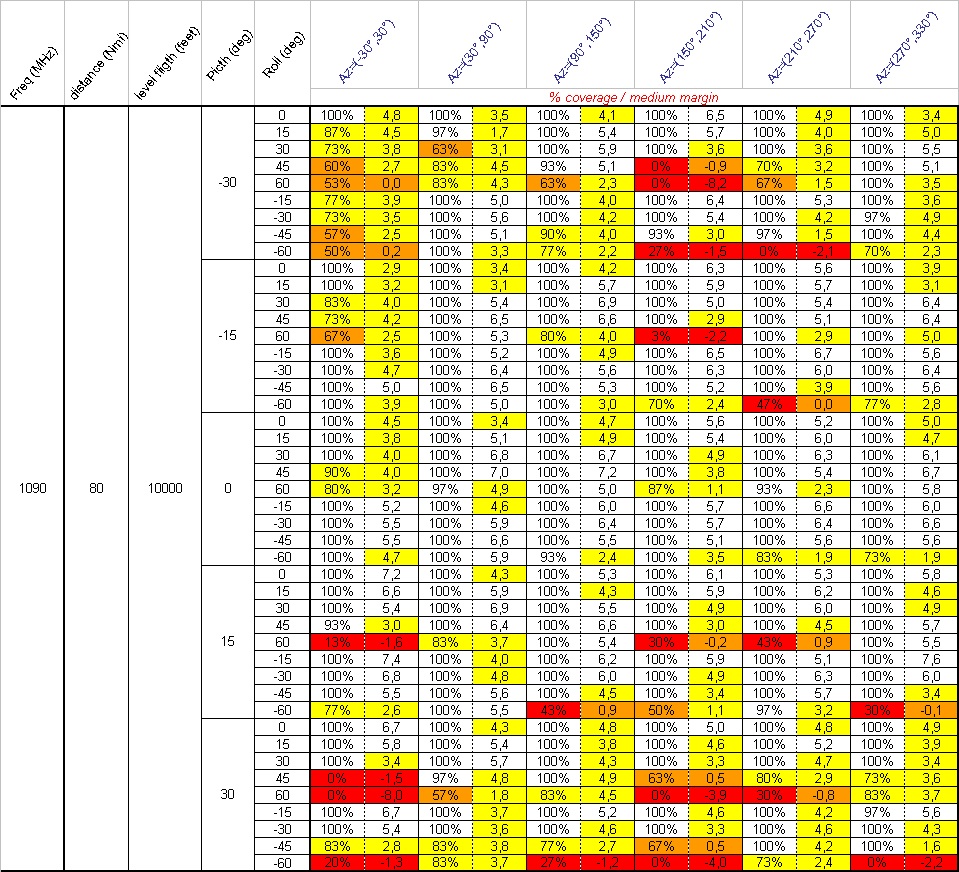

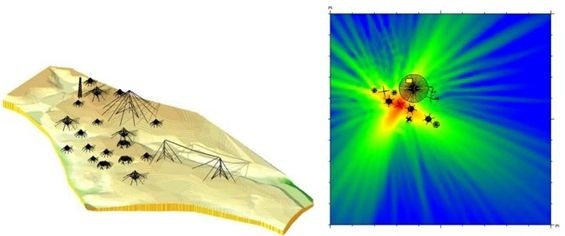

典型案例
