背景与需求

        民用通信系统通常会遭受雷击、静电放电等自然干扰源和点火器、其他辐射系统等各种人工干扰源的影响，在系统设计时就应该考虑电磁兼容问题，这就是系统级的电磁兼容设计。与机柜级、设备级、板级、芯片级电磁兼容设计相比，系统级电磁兼容设计在整个产品开发周期中更靠前，而且贯穿始终，其重要性也是毋庸置疑的。

难点与挑战

1. 系统设计时，许多细节指标都没有定型，而且没有系统结构的CAD模型可用，传统的基于电磁场分析的手段失效；
2. 单纯的基于电路的分析方法又失之太简略，无法全面揭露可能的各种电磁兼容风险，只是系统设计，而非系统级电磁兼容设计；
3. 需要专业的模板和库来定义各种辐射源、传导发射源和敏感设备；
4. 需要专业的模板和库来定义干扰源电压随时间变化的波形；
5. 要考虑线缆的复杂性，各种滤波器、终端电路、接地等细节的影响。

我们的方案

方案的构成：

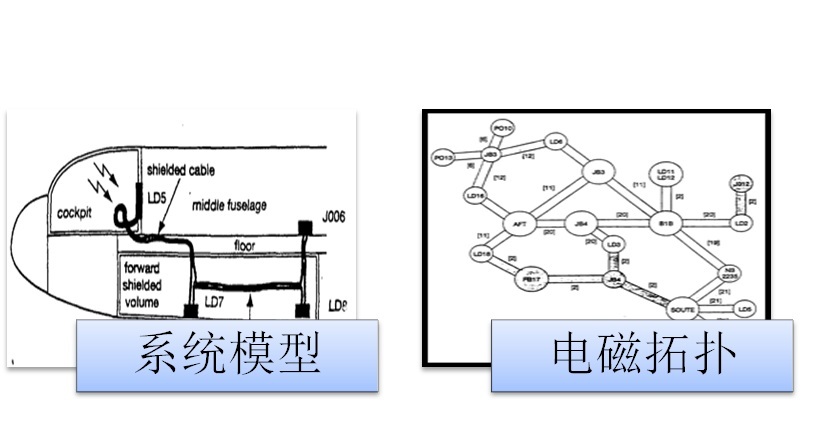

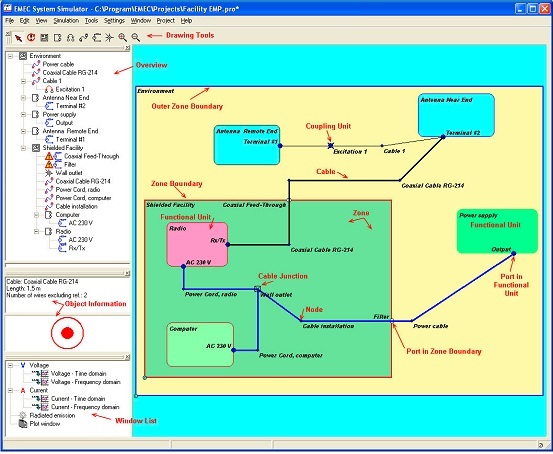

EMEC采用电磁拓扑方法，无需建立航空平台和电子设备的3D CAD模型，也无需建立线缆束3D路径模型，而只需要按照拓扑对应的关系，将设备放置在不同的区域（机柜/隔间），并通过线缆相连。区域只关注其体积、屏蔽系数；线缆只关心其长度和2D横截面构成；线缆与设备相连处，及线缆穿过区域表面处，则可以设置滤波电路。EMEC提供电压波形库、滤波电路库、电磁兼容规范库等，辅助用户快速地完成航空平台的舱内电磁兼容设计工作。



方案的特点和优势：

1. 能计算大型复杂的通信系统内，源自传导和辐射骚扰的时域和频域响应；
2. 使用EMEC，非常容易理解通信系统系统级电磁兼容问题的本质，也非常容易操作使用，不必先成为EMC专家；
3. 无需建立通信系统结构的3D CAD模型，基于电磁拓扑理论，分析过程清晰，计算精确快速；

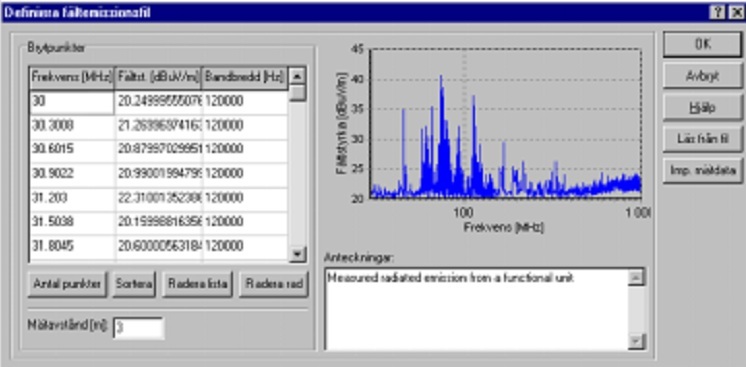

4. 提供线缆库、滤波器库、EMI标准库等，便于建模分析并与标准或实测结果进行比对。

典型案例
