产品综述
产品的开发背景
用于航空飞行器天线罩电磁性能测试,符合标准RTCA/DO-213“头锥安装天线罩相关性能标准” 测试要求。
产品简介
当天线安装到飞机上时都会采用高性能天线罩以保证系统性能。天线罩在使用前都必需经过严格测试,确保天线在天线罩内的工作性能满足指标要求。除了规定的机械性能,作为电磁波透射窗口,天线罩不能妨碍内部雷达或其他天线系统的工作。根据规范要求,针对天线罩内天线的工作频率,测试系统需要进行以下测试:
-
透射效率(TE): 在天线主波束所指方向,透过天线罩的功率与去掉天线罩后同样方向上的功率之比。RTCA/DO-213按透射效率规定了天线罩的级别。
-
入射反射:天线辐射功率被天线罩反射回天线的部分。
-
波束偏离: 由于存在天线罩所导致的天线主波束指向偏移。
-
副瓣电平: 天线在主波束外的辐射电平。
-
波束宽度: 天线主波束在半功率(-3 dB)处的角度范围。
天线罩测试系统包括以下组成部分:
-
矢量网络分析仪(VNA),VNA在频域测量幅度和相位,测试结果可转换到时域以滤除环境影响;
-
参考天线作为发射天线;
-
待测天线作为接收天线;
-
专用支架,固定在转台上,用于天线方向图测试;
-
专用数据采集软件,用于设置仪器参数和控制数据采集;
-
专用后处理和数据显示软件。
天线罩测试系统适用于测试各种类型直升机和飞机天线罩。通过使用矢量网络分析仪和专用后处理软件,测试系统具备距离分辨能力,因此能在部分暗室环境中进行测试。具体方法是,将天线罩和天线放在距离环境和支架较远的地方,在时域滤除干扰。另外,可在发射接收天线之间的地面放置吸波材料以消除地面反射。测试距离(天线间距)必须满足下列远场条件:
R ≥ 2D2/λ,
式中,R是天线间距,D是天线的最大横向尺寸,λ是自由空间波长。
系统测试时,天线罩安装在专用支架上。相对于内部安装的天线,天线罩可以转动,根据测试要求可以变换各种角度。支架允许天线罩和雷达天线沿着瞄准方向旋转,以便进行E面和H面测试。天线罩采用手动定位,但方向图测量采用自动转台。与昂贵的多轴定位器加紧缩场的方案相比,这种方案性价比高得多。图1和图2是天线罩测试支架的前向和后向视图。
事实上,本方案既能用于设计阶段性能检验,也能用于生产阶段质量检验。

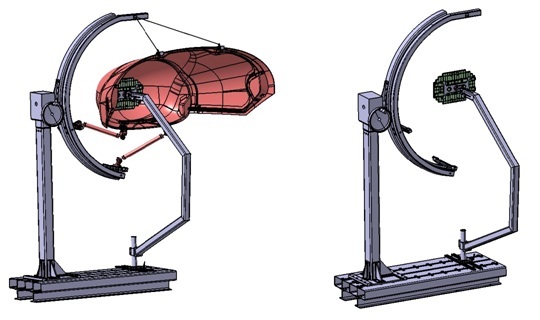

图1 安装在专用支架上的天线罩(前向)

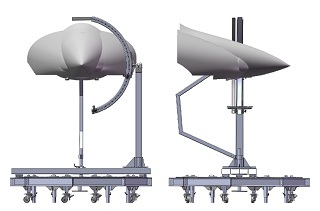

图2 安装在支架上的待测天线罩及天线(后向)
特点
-
适合测试各种类型飞机、直升机和无人机天线罩,测试符合标准RTCA/DO-213。
-
天线罩测试可在部分铺设吸波材料的暗室环境中进行,可用于设计阶段或生产阶段的天线罩性能检验。
-
使用矢量网络分析仪时域功能和专用后处理软件减小干扰。
-
天线罩安装在专用支架上,可根据规范要求变换各种角度。
-
性价比高,若采用紧缩场和多轴定位器方案则比较昂贵。
应用领域
-
航空飞行器天线罩
2. 无人驾驶飞行器天线罩
经典案例
意大利IDS公司航空分部为客户定制并交付了多套天线罩测试系统,同时也用自建的测试系统完成了多项天线罩测试项目。这里报告了一个典型测试案例,包括专用后处理软件和结果显示软件的输出结果。该软件包含在“交钥匙工程”系统中,并嵌入了RTCA/DO-213 关于天线罩电磁性能的评估门限。图3是某航空客户定制的天线罩测试系统结构 图。图4至图6是实测结果。

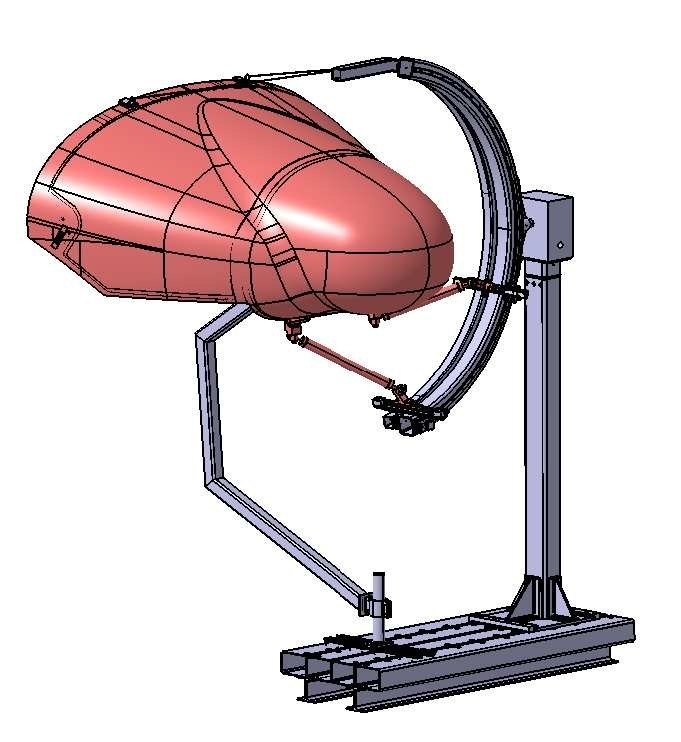

图3 天线罩测试实例

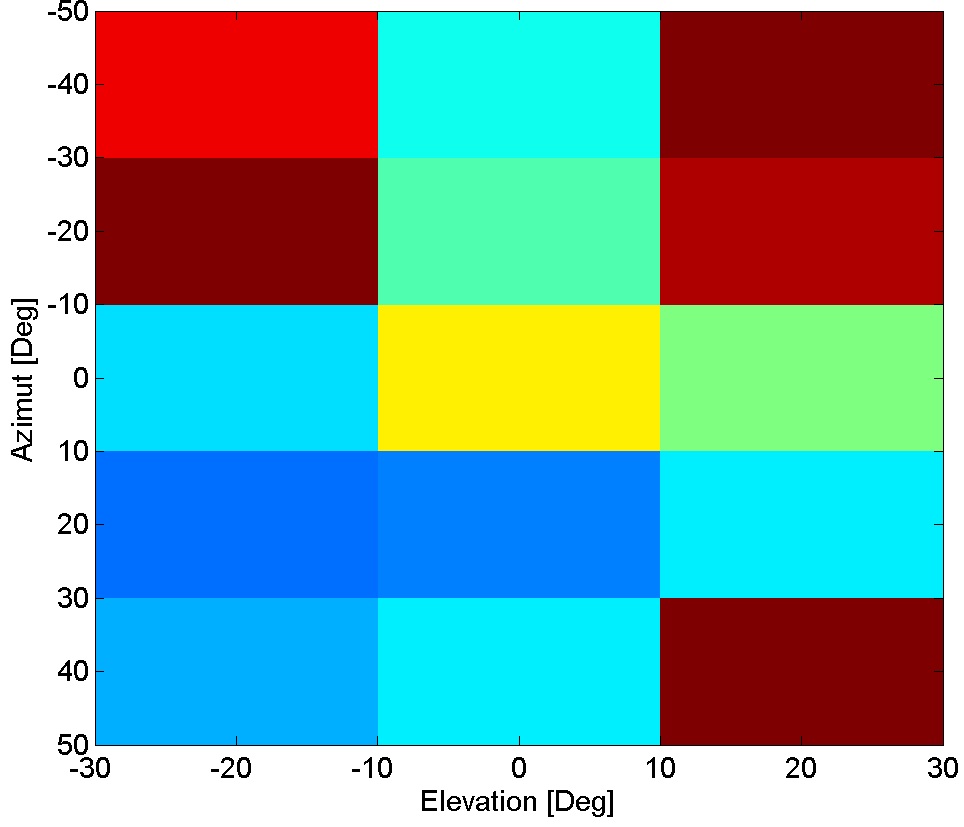

图4 天线罩在各个角度的透射系数(方位和俯仰)

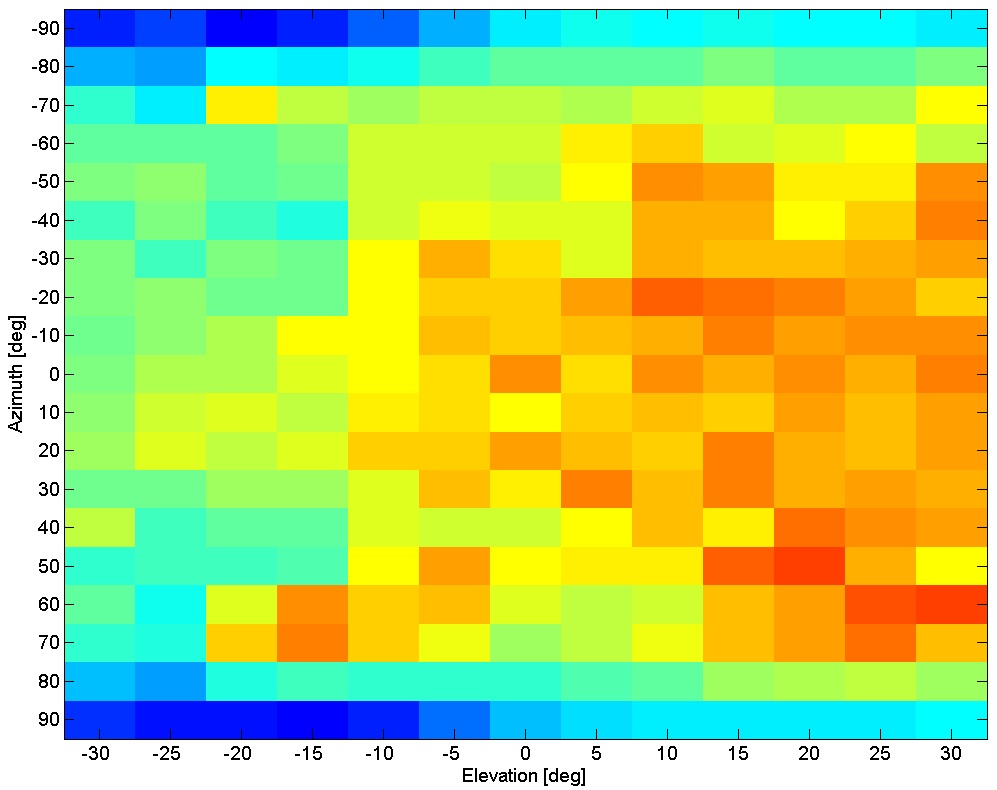

图5 测试天线罩在各个角度的入射反射(方位和俯仰)

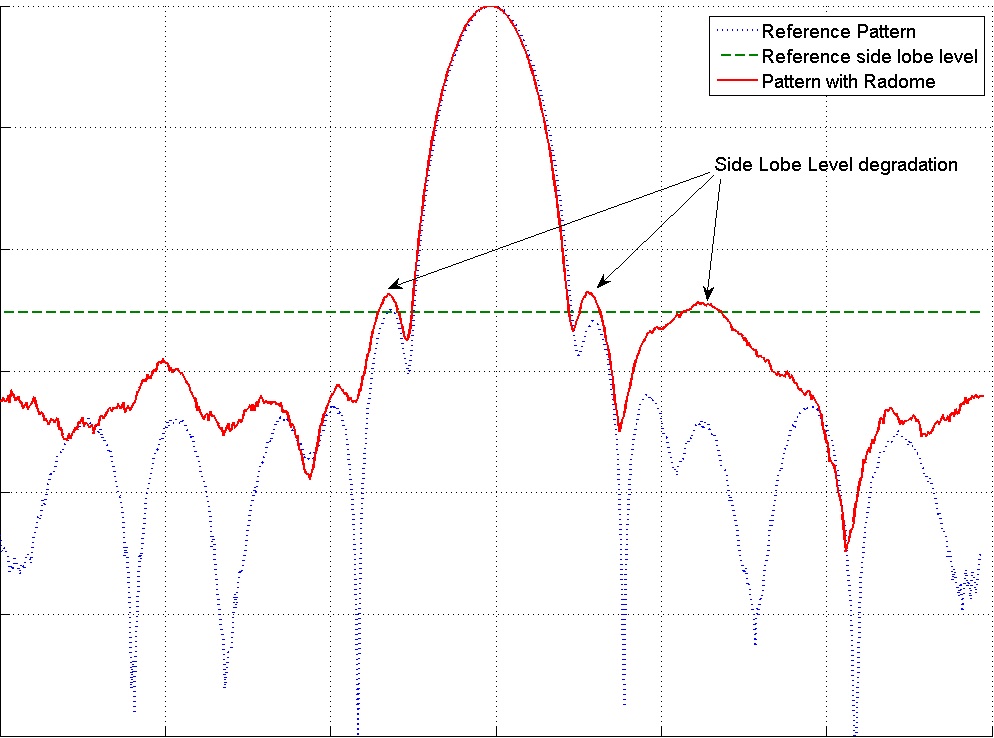

图6 各个角度状态的副瓣测试例子(方位和俯仰)

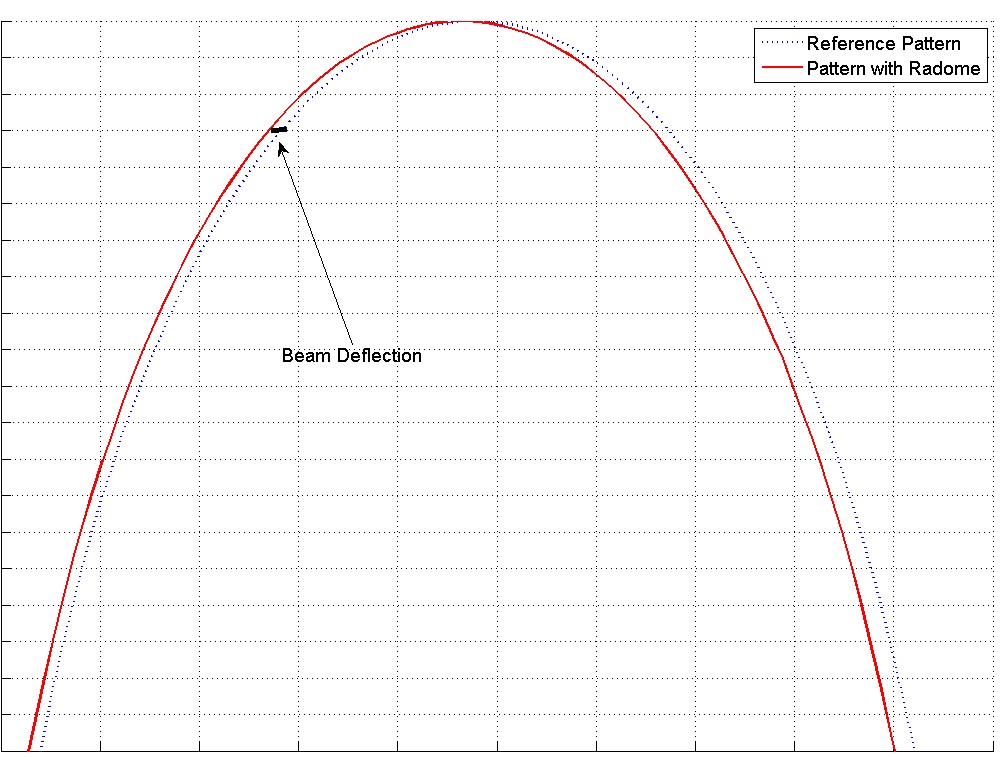

图7 某个角度状态的波束偏离测试例子(方位和俯仰)
