产品综述
WaveBench开发背景:
海陆空天的各种载体平台,在执行通信、监视、探测、跟踪、电子对抗等任务的时候,均动态地处在复杂的、变化的环境之中,武器装备的电磁性能是与其所在的环境密不可分的。上世纪90年代,美国把电磁环境效应(E3)置于顶层标准研发体系,开始建立一系列军用标准和规范。近20年来,欧洲的国家也参与到了美国主导的众多E3项目之中,在关键算法等方面进行了大量研究工作。在中国,T-Solution公司于2009年提出了WaveBench的构想,数年来,与国内外合作伙伴共同开发了软件的核心计算模块,于2012年进行了正式的市场发布。
WaveBench简介:
WaveBench是一款复杂环境下装备的电磁性能仿真平台。
WaveBench基于强大数据库支撑的多用户协同操作安全框架,通过提供丰富的复杂环境和载体运动状态建模工具,集成电波传播、散射和电磁兼容等核心电磁计算方法,建立与电磁领域的平台级或子系统级商业分析软件的数据融合,最终实现复杂环境下动态武器装备的电磁性能协同开发和知识积累平台。

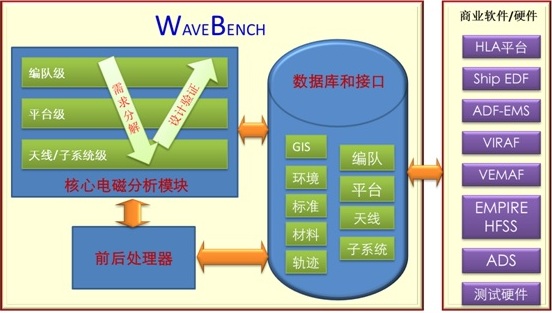

自顶向下的指标分解和自底向上的指标验证是武器装备电磁性能开发内在逻辑。首先定义武器装备在想定场景下的任务需求,据此提出顶层设计指标,在方案设计过程中按照从编队到平台到天线和收发机子系统等顺序进行指标分解。详细设计的过程则按照相反的顺序在相应的级别上进行设计验证。WaveBench通过精心设计的协同操作框架、相互关联的底层数据库以及主流通用软件和硬件的接口,支持这一协同的科学设计流程。

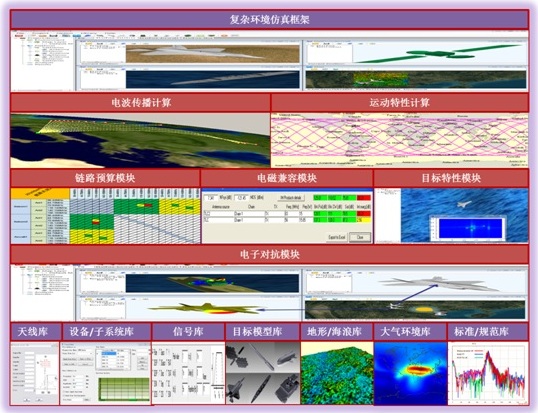

WaveBench提供丰富的电磁性能分析建模工具。包括:复杂地理环境建模、复杂气象环境建模、复杂电磁环境建模、装备平台建模、天线和收发机子系统建模、运动特性建模等工具。针对每一建模工具WaveBench底层都设计有专用的支撑数据库,重复使用的客户自定义模型、WaveBench自带的公共模型、相关的行业标准和规范、企业自有的标准和规范都储存进该数据库中,形成情景式的知识积累和共享平台。

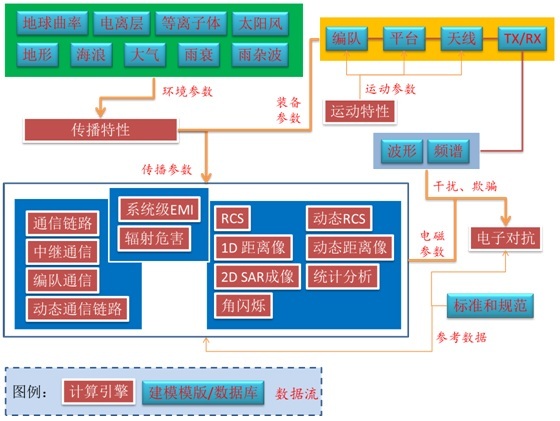

WaveBench中集成电波传播、散射和电磁兼容等电磁学计算方法,实现对动态武器装备在复杂环境下的独特电磁性能分析能力:通信、战场环境监测、对敌探测、电磁兼容、电子对抗等。这些分析不仅可以用来支撑武器装备开发过程中的指标分解和设计验证,还可以用来支撑电子战环境仿真、电子战半实物仿真和电子战实时仿真。
经典案例
复杂地理环境建模
复杂的地理环境,包括复杂的陆地地形和海洋地理。WaveBench的复杂地理环境建模,支持丰富的地图格式、模型格式和相关参数
复杂气象环境建模
WaveBench能考虑在复杂地理环境和复杂气象环境下各种电波传播形式:天波、地波、大气波导、多径、折射、绕射等,覆盖装备平台所关注的所有频段,支持下列气象环境建模:
-
大气分层折射
-
大气波导效应
-
蒸发波导效应
-
云雨等气象衰减
-
雨杂波
-
等离子体云
-
电离层模型
-
太阳风
复杂电磁环境建模
复杂的环境,除了复杂的地形、地貌、海浪、大气等,还包含充满空间的复杂的电磁波信号。信号在时间、频率、空间、编码(调制)、极化、功率、波束指向等多个方面的信息,都可以在WaveBench中进行建模
天线和收发机子系统建模
WaveBench中,可以通过天线建模工具和收发机子系统建模工具生成装备上的天线和收发机子系统,并创建相互的连接关系。
运动特性建模
WaveBench软件可以定义平台的运动轨迹:
♦ 太空、深空平台:轨道方程/用户定义
♦ 空中、海面平台:大圆弧轨迹/用户定义
♦ 运载、火箭平台:弹道方程/用户定义
♦ 地面平台:用户定义
WaveBench软件可以定义平台随时间变化的姿态:
♦ 俯仰
♦ 偏航
♦ 翻滚
♦ 随机翻滚
装备平台建模:
WaveBench可用于海、陆、空、天中的各种武器装备平台,例如卫星、空间站、导弹、浮空平台、飞机、直升机、舰船、地面车辆、地面站等。使用者可以通过多种途径自行导入自己的目标模型,也可使用WaveBench模型库中自带的超过300个全球武器装备平台模型。
WaveBench数据库:
♦ 地面海面库
NASA STRM高程数据(全球)
Swell模型
♦ 大气环境库
公开文献,修正折射率
电离层模型
五种大气波导模型
♦ 目标模型库
超过300个海面、地面、太空和空中目标
♦ 基本天线模型库
♦ 设备子系统模型库
♦ 运动轨迹库
♦ 轨道模型库
♦ 标准和规范库
♦ 信号波形库
♦ 信号频谱库
WaveBench计算能力:
电波传播(WavePropagation)算法全面、精确
电子对抗:
WaveBench集成了地理和气象环境,考虑了多平台和运动平台,将电磁波的终端从天线后移到收发机子系统,再加上信号和频谱表述,可以充分展开电子对抗的模拟评估,例如通信干扰、雷达干扰、突防演练等,使用者更可以自己定义特定的电子对抗场景和分析。
