产品综述
产品的开发背景
在设计、生产、交付与维护隐身武器系统过程中,全面测试并分析全尺寸整机与部件雷达目标特性。
产品简介

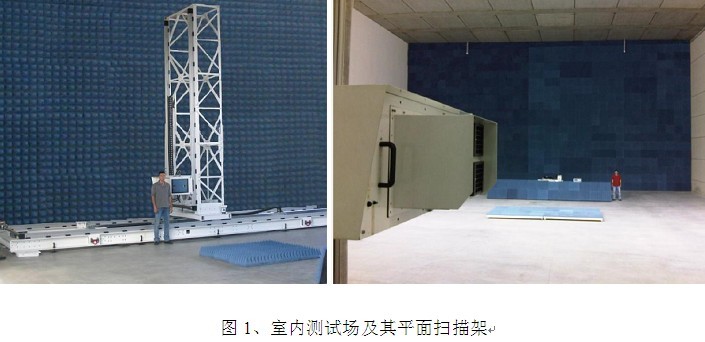

近场RCS测试系统(参见图1)采用扫描方式测量隐身目标整机或全尺寸部件雷达散射截面(RCS)。系统指标如测量精度和灵敏度等与隐身目标测试需求一致。测试系统的成像能力为客户全面评估、分析、诊断隐身目标雷达信号特性提供了有效手段。测试系统适用于产品研制所有阶段,尤其适合在装调现场等非暗室环境开展测试。目前近场测试已成为隐身目标RCS测试主流方法。

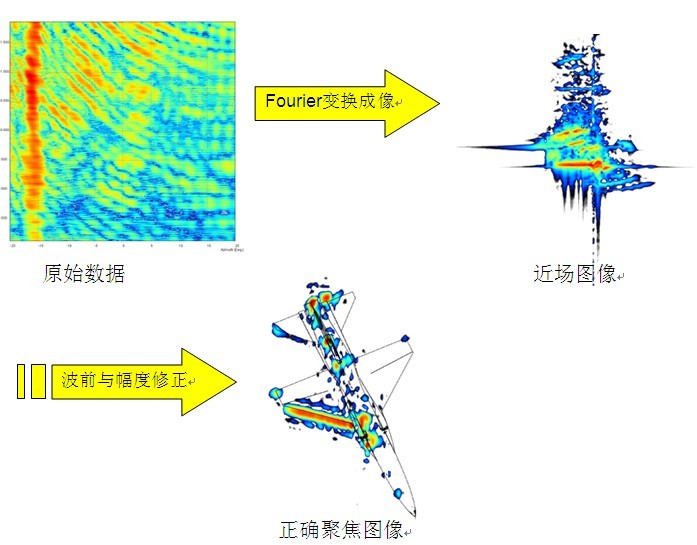

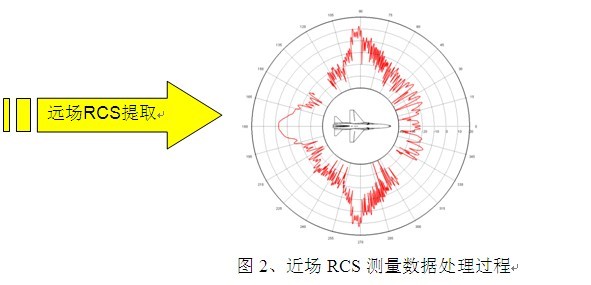

测试系统工作过程主要分三步(参见图2):首先对近场目标进行扫描,测试数据经傅立叶变换后生成近场雷达像;其次补偿近场波前、距离衰减和天线方向图等因素得到正确聚焦雷达像;最后用近-远场变换提取目标RCS值。
测试系统组成如下:
1) 硬件
> 大型二维平面扫描架
> 扫描区域大小由目标尺寸和测试距离决定;
> 雷达前端安装平台。
> 目标支架
> 承重金属支柱,表面覆盖吸波材料;
> 可根据客户要求另配低散射目标支架;
> 支架顶端集成方位/俯仰转台,配合目标安装界面。
> 矢量网络分析仪(VNA)
> 定制雷达前端,实现门控连续波测量,包括:
> 射频前端,内有:
> 数字脉冲单元和射频选通单元;
> 高功率放大器;
> 低噪声放大器。
> 覆盖不同频段的宽波束宽带天线组(水平、垂直极化独立);
> 用于切换极化、频段和内部校准环路的开关矩阵;
> 脉冲重复频率(PRF)调整能力—PRF参差能进一步抑制多倍程杂波;
> 距离走动(Range walk)能力。
> 校准件:不同尺寸的三面角反射器、金属球和扁圆柱。
> 支撑轻目标和校准目标的泡沫支柱。
> 控制工作站(雷达控制、雷达运行与实时数据显示)。
2) 软件
测量数据采集与控制软件(MACS),功能包括:
> 硬件配置、系统同步与参数设置;
> 在数据采集时实时显示原始数据或已校准数据(频域RCS图、随距离和时间变化RCS、沙漏图、逐步生成远场雷达像);
> 数据存贮。
> 后处理软件(OSCAR),生成雷达像并计算RCS,具有完整的RCS数据处理能力,功能包括:
> SAR/ISAR二维、三维成像;
> 不同扫描类型(线性、平面和柱面)近远场转换与RCS提取;
> 空域、时域和频域滤波与部件RCS提取;
> 数据校准;
> 校准库;
> 显示校准后RCS随方位、俯仰或频率变化图;
> 全局距离像和沙漏图;
> 零Doppler分量移除;
> 背景减;
> 统计分析:概率分布、概率密度、扇区和滑动窗数据平均以及分数滤波器等;
> 按极坐标格式重新成像。
如需建设室内测试场,客户将负责建造暗室,供应商将提供暗室设计方案、施工要求等
.jpg)

特点
1. 强大的整机测试能力:测试系统具备全尺寸测试能力,能对整机和全尺寸部件进行RCS评估。
2. 准确的测量结果:通过对比试验证实,在室内环境中,测试系统测量精度与紧缩场相当。若经过适当处理,测量精度甚至优于紧缩场。
3. 全面的数据采集和扫描方式:系统成像类型包括水平/垂直方向SAR,平面、柱面和球面扫描三维SAR成像,目标沿方位旋转ISAR像等。
4. 有效的热点诊断和分析能力:利用系统三维成像能力,能准确定位RCS热点,并能从系统测试结果中准确分离出某个部件的RCS贡献。
5. 先进的信号处理手段:系统采用逆投影算法计算散射场空间分布,利用空间滤波方去除多径干扰信号,通过近远场转换完成RCS提取。
6. 灵活的现场测试能力:与紧缩场相比,系统对场地要求不高,可灵活安装在室内或室外,甚至可直接架设在生产、调试厂房环境中。
应用领域
1. 航空(隐身飞机、直升机)
2. 航天(导弹、无人机)
3. 船舶(军舰)
4. 兵器(战车)
经典案例
作为一家国际性防务咨询公司,意大利IDS公司从上世纪九十年代开始近场RCS测试技术研究,并成功使用这项技术完成了多个航空目标和海军舰艇咨询项目。这些项目证明测试系统适用于产品研制各阶段,包括评估整机RCS,测试关键部件RCS,开展RCS缩减实验并验证效果等。
近场RCS测试系统能在现场对全尺寸目标开展测试,图3是IDS公司在航空目标咨询项目中对实际飞机开展RCS缩减试验的画面。试验人员用拖车把近场RCS测试系统运到机库外场地上进行现场测试。试验项目包括进气道处理、座舱罩涂敷、天线罩材料、机翼蒙皮处理等。试验人员通过分析目标区雷达像判断杂散信号来源,并利用空间滤波技术滤除干扰信号。图4是试验前后RCS测量结果的对比。
技术文献
R. Cioni, A. Sarri, S. Sensani, G. De Mauro, “A low-cost compact measurement system for diagnostic imaging and RCS estimation,” Proc. of AMTA, Irvine, CA, 2003, pp. 246-251.
R. Cioni, A. Sarri, S. Sensani, G. De Mauro, L. Botto, “Use of a low-cost compact measurement system for the characterization of backscattering from ship superstructure details,” Proc. of AMTA, Irvine, CA, 2003, pp. 527-532.
