产品综述

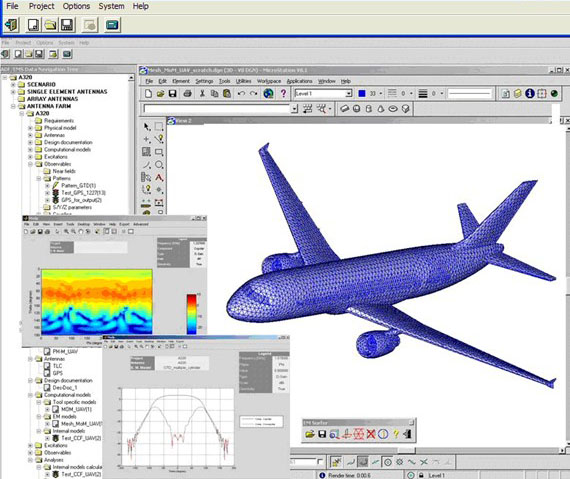

     Galileo-EMT（ElectroMagnetic Toolkit）是意大利IDS公司基于20多年咨询业务经验而开发的，针对飞机制造商、航空工业设备商、飞机装备集成商、空军研究机构等的航空电子设计环境。

Galileo-EMT 是目前可以实现下列所有功能和特点的商用软件：

1. 航电天线建模和性能验证
2. 飞机上的多天线安装布局优化

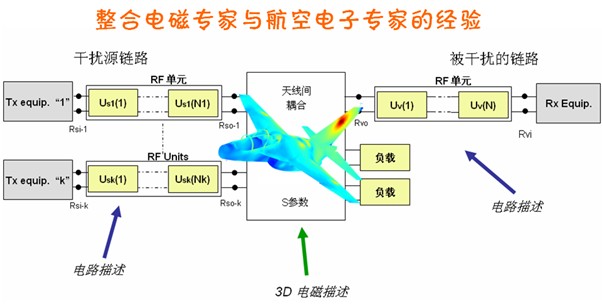

3. 飞机上系统级的电磁干扰问题（EMI）
4. 飞机辐射系统的链路预算（Link Budgeting）
5. FSS（频率选择表面）设计和应用
6. HIRF（高强射频辐射场）分析

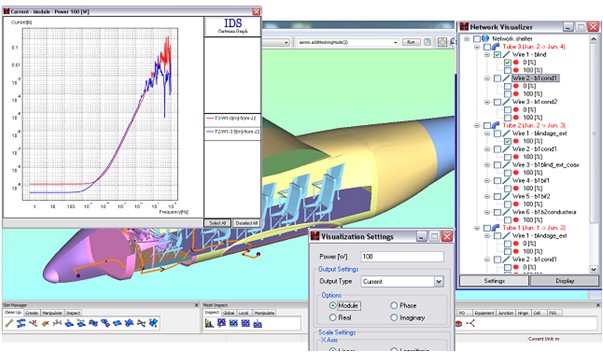

7. ICSE（舱内系统级EMC）分析

特点

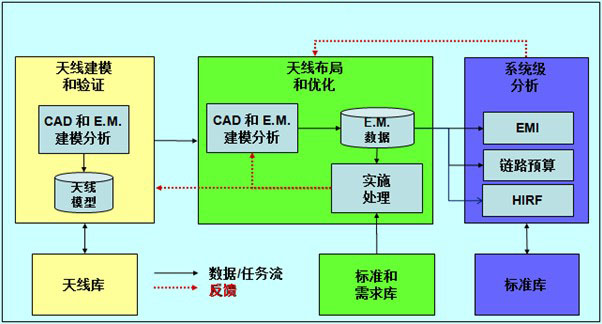

1.  将电磁场分析与航空电子系统设计流程集成在一起
2.  专业的建模仿真环境和统一的数据管理系统
3.  快捷专业的模板化系统级分析流程(EMI, EMC, 链路预算, …)
4.  配备各种航空电子天线库、根据航空电子标准和规范进行系统级性能评估和验证
5.  多种计算方法，可处理电大问题，并提供在精度和计算资源上的折衷手段
6.  软件具有开放性，支持各种CAD格式的模型导入和修补，支持用户自定义的算法和后处理过程；并支持集成外部电磁场分析软件的计算结果或天线测试结果

应用领域

1. 飞机
2. 直升机
3. 无人机
4. 航天飞行器





经典案例

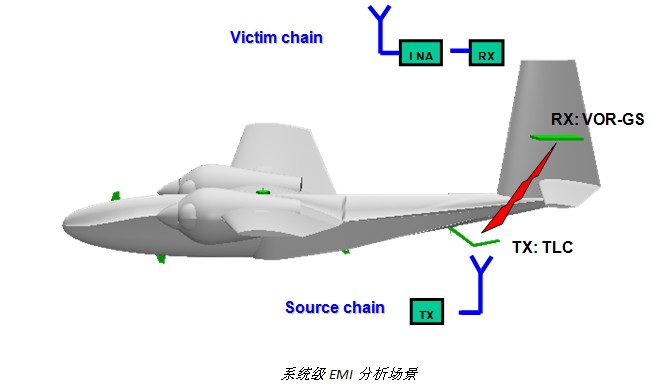

案例场景



平台：UAV

干扰源：TLC-VHF发射机

被干扰接收机：VOR接收机

目标：分析可能存在的EMI风险

发射机链路，包含一个发射机，性能参数如下：

频段：30-88MHz，起始频率55MHz

发射功率：42dBm（15.85W）

窄带跳频带宽：25KHz

接收机链路包括一个接收机和一个放大器：

接收机的性能参数：

频率范围：108-118MHz，接收机频率110MHz

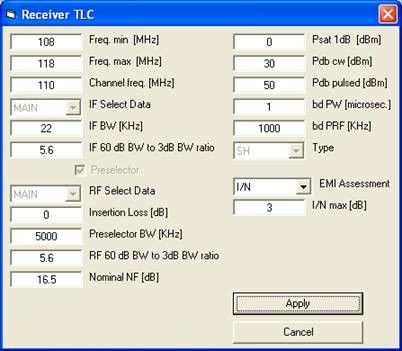

接收机详细性能参数如下（IF和RF滤波器假设为二阶RLC滤波器）：

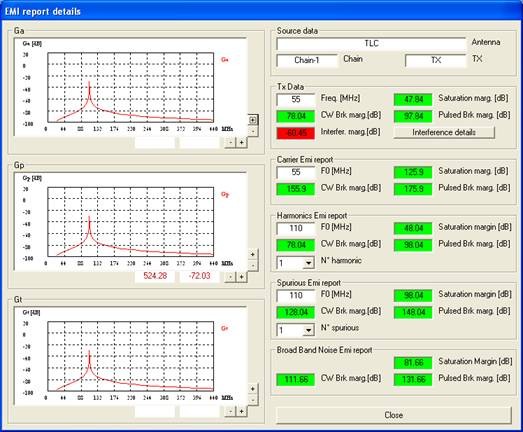

EMI RX报告细节



技术文献

公开发表的与产品相关的技术文献
