产品综述
产品的开发背景
FARAD 是动态雷达散射截面(RCS)测试解决方案,专门测量高速-低可观测性飞行目标的RCS和高分辨率距离像(HRRP)。
产品简介
飞行目标雷达信号特征测量系统(Flying Aircraft Radar Signature Acquisition and Determination,简称FARAD)是对飞行中的实际飞行器进行实时RCS测量的测试设备。测量时,目标在测试区域上空按预定高度飞行,FARAD跟踪飞行目标测量其整机RCS及高精度距离像(HRRP)。FARAD采集HRRP后能最终生成逆合成孔径(ISAR)雷达像。因此校准后的测试结果可用于最终用户RCS指标检验或生成目标信号特征诊断信息。 所以,FARAD的测试数据能用于目标检测与分类。
FARAD的测试目标是航空飞行器,如战斗机、轰炸机、直升机、无人机(UAS)等。系统采用双硬件通道,具有较高的瞬时带宽,测试精度高。同时系统具有极高的灵敏度,适合测量RCS值很低的飞行目标,如隐身目标或尺寸很小的无人机等。FARAD系统内置一部跟踪雷达,具有目标跟踪能力。系统配备完整测试软件模块,能实时处理与显示测量数据。
FARAD是一套自成一体的集成测试系统。系统自带供电系统,所有模块经过加固,能全天候工作。系统设备安装在一辆厢式货车和一台拖车上。两台车辆可装入一个标准箱用卡车运输到任何测试地点。系统在测试场地的安装时间和操作人力大大减少,系统布置完毕后用户可立即开展测量。
FARAD系统由核心设备和辅助设备两部分构成:
-
核心设备
-
辅助设备
FARAD系统主要指标参见下表:
项目
|
指标
|
工作频段
|
8.5~10.5 GHz(基本)
|
8~18 GHz(扩展)
|
1~18 GHz(全配置)
|
目标切向速度(最大)
|
250 m/s
|
测量精度
|
1 m
|
跟踪方式
|
雷达或GPS
|
目标极化矩阵
|
HH/VV
|
脉冲宽度
|
3~30 μs
|
脉冲波形
|
LFM Chirp
|
调制频率范围
|
150MHz
|
脉冲重复时间
|
300~100 μs
|
脉冲重复频率
|
3.3~10 kHz
|
无混叠距离
|
最大45 km
|

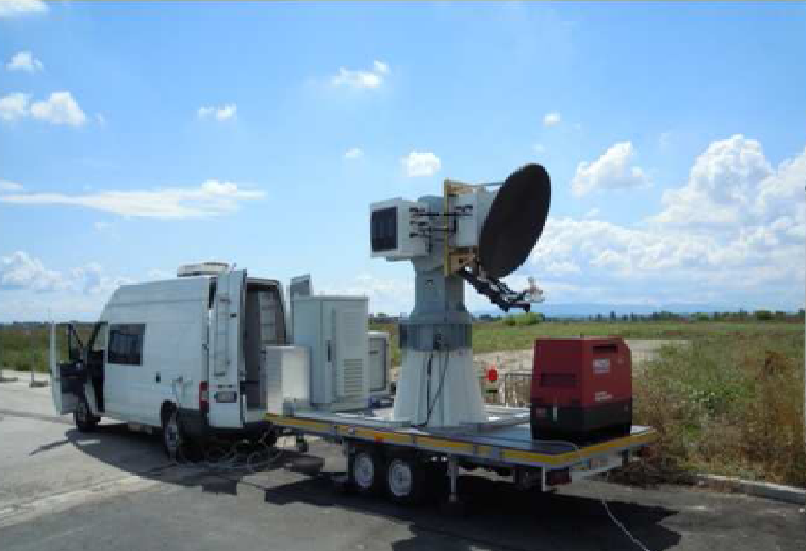

图1 系统照片

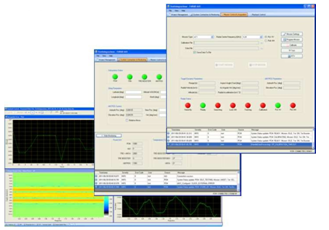

图2 软件界面
特点
-
测试灵敏度高:测试隐身目标灵敏度极高,也可测试尺寸很小的无人机。
-
测量能力强:测量目标RCS和HRRP,可进行ISAR成像,测试结果校准后可用于目标信号特征提取或RCS指标验收。
-
目标跟踪能力:系统内置跟踪雷达,可跟踪被测目标。
-
可移动性好:全部设备装在厢式货车和拖车上,操作方便,准备时间短。
应用领域
航空飞行器如战斗机、轰炸机、直升机、无人机等,甚至是尺寸很小的无人机。
经典案例
FARAD测试系统是意大利IDS公司航空飞行器目标特性整体解决方案的一部分。该方案包括研制初始阶段仿真设计平台、部件和样机研制阶段测试平台、产品交付阶段评估与验收测试平台。FARAD系统对最终产品飞行状态下的动态RCS测试,适合作为交付验收测试,或开展整机研制评估与热点分析工作。FARAD系统可测试飞行器高分辨一维距离像、实时ISAR图像数据及整体RCS数据等。图3和图4是飞行目标的实测结果。

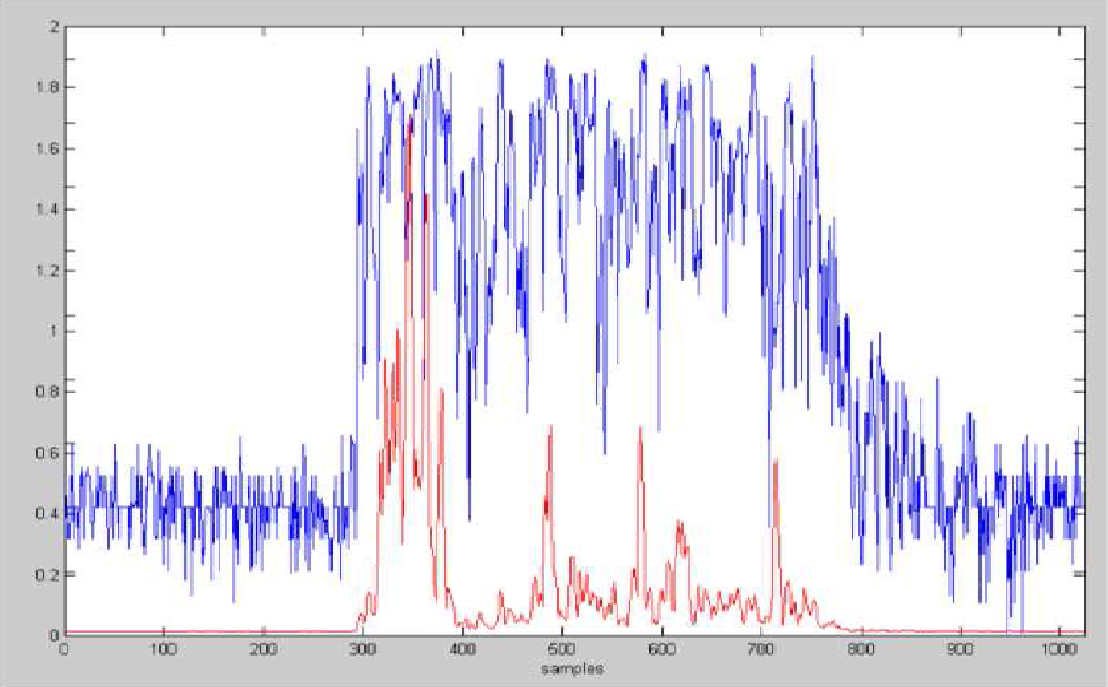

图3 一维距离像

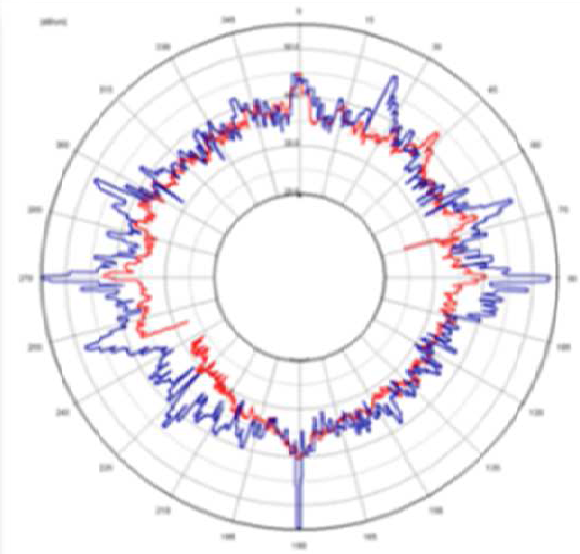

图4 动态RCS实测结果
