背景与需求

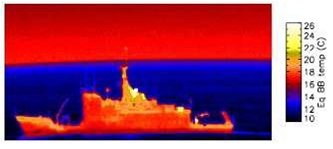

舰船红外信号特征是舰船对抗红外制导武器的关键性能参数。红外隐身特性测试系统为客户提供舰船目标红外信号特征现场测试能力,包括测量舰船相对于背景的辐射强度,并绘制其色温图。测试系统提供的数据有助于分析舰船面对红外制导武器的自卫能力。
测试舰船红外信号特征必须非常精细。首先要获取所有环境参数,其次要考虑测量时目标倾角、航向和其他所有信号特征相关变量,此外还要补偿测量路径的大气衰减以得到校准后的信号特征。
难点与挑战
-
红外测试系统必须针对客户要求定制,如红外光频率、测试带宽和FOV(视角)等,以满足其实际需求。
-
测试红外信号特征必须同时采集相应环境参数、目标运动参数等以保证测量的可重复性,并验证最大允许误差。
-
测试系统必须包含校准设备以补偿测量路径大气衰减。
-
软件分析功能应能对红外测试图像进行辐射强度和温度分析,包括进行大气传输效应补偿后的辐射强度分析。
-
与仿真设计软件集成:舰船IR仿真设计软件和测试系统的有效集成有助于对系统设计进行对比验证。
我们的方案
方案的构成
测试系统组成包括移动子系统和目标子系统两部分:
-
移动子系统
对于舰船目标,移动子系统可安装在岸上或直升机上。具体配置如下:控制与分析单元(CAU);红外信号特征分析软件;GPS单元(可由客户提供),提供精确时间参考并记录目标位置;两个红外摄像仪,包括MWIR和LWIR两个频段。
-
目标子系统
目标子系统安装在目标上,目标信息通过无线链路传送到命令与控制系统。常用配置如下:控制与数据采集单元,负责实时采集环境数据;GPS单元;表面温度测量单元;环境测量系统,包括气象仪、大气辐射表、日照辐射表、能见度测试仪等;姿态朝向参考系统(AHRS);目标信息传送单元;黑体目标,用于摄像仪校准和传输损耗评估。
方案的特点和优势
-

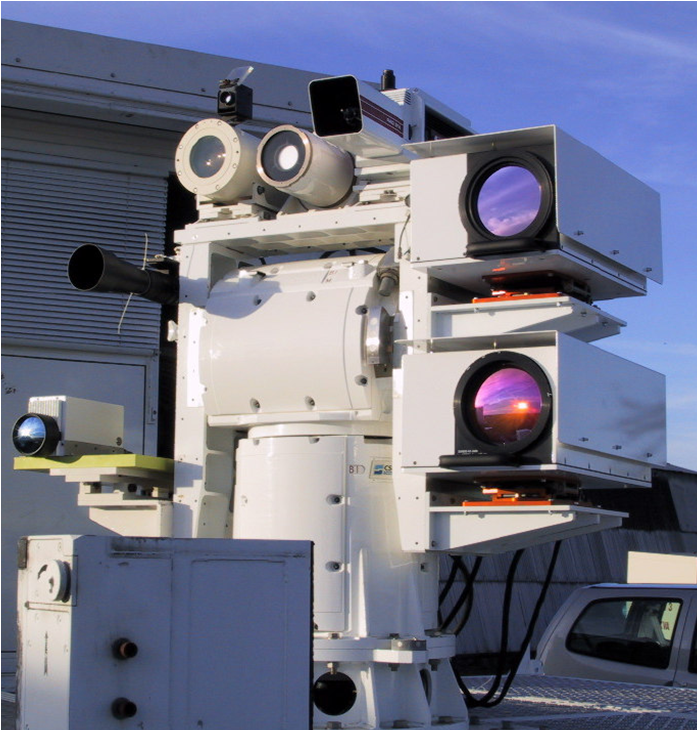

红外测试系统设备齐全。测试系统具体方案可按要求定制,以满足用户实际需求。系统核心设备是两台红外摄像机(MWIR和LWIR),其工作频段足以覆盖所有用户关心的频谱需求。系统辅助设备包括可见光CCD 摄像机、激光测距仪、自动气象站和能见度测试仪、GPS等。其中GPS设备负责提供精确时间参考并记录被测目标位置,该设备可由客户提供。测试系统采用黑体校准摄像机,以保证测试数据的准确性和可重复性。黑体温度范围取决于客户的温度要求。
-
测试数据完整。除了红外测试数据,测试系统还应同步采集目标环境参数、运动参数等。系统控制与数据采集单元由一台笔记本电脑组成,负责实时采集环境数据和控制表面温度传感器。其中环境测量系统包括气象仪(测量风速、湿度、压力、雨速等)、大气辐射计(测量天空辐射)、日光辐射计(测量太阳辐射)、能见度测试仪。运动参数测试系统包括GPS、目标姿态方位参考系统(AHRS)等,用于复原舰船运动速度和方向等信息,该设备可由用户自行提供。目标信息将用无线方式将传送至控制单元。
-

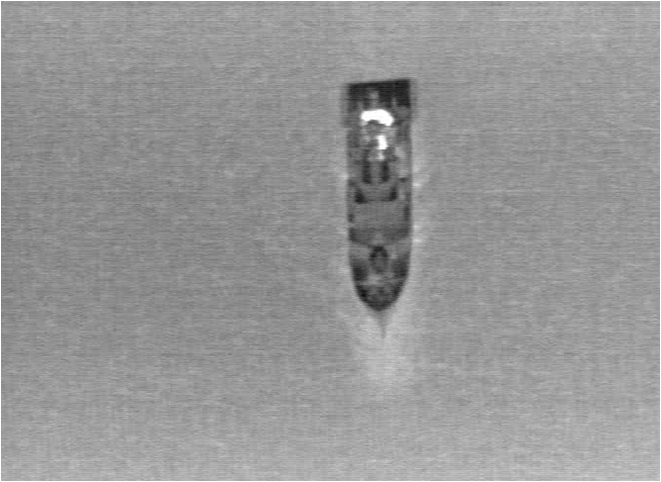

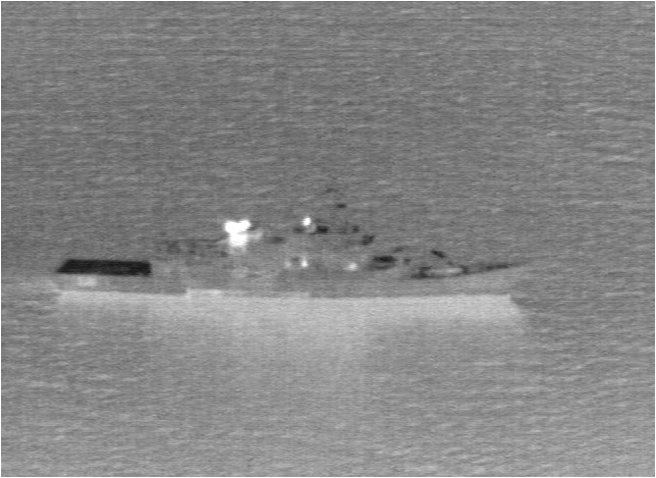

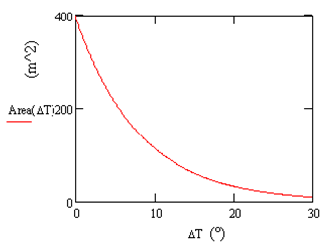

测试系统红外信号特征分析软件功能全面。测试软件由一个专用模块控制红外摄像仪并显示红外图像,另有专用后处理软件来完成全部分析功能。软件能对红外测试图像进行辐射强度和温度分析,包括对红外图像进行大气传输效应补偿后的辐射强度分析。 除了采用黑体校准数据进行补偿外,测试系统还可采用MODTRAN软件计算大气传输衰减,并对测试数据进行补偿。软件使用交互式用户界面,简单易用。
-
测试系统可与仿真设计软件集成。舰船信号特征仿真设计软件ShipEDF中的IR模块可与测试系统直接集成,有助于对系统设计进行对比验证。
典型案例
