背景与需求
航空飞行器平台上安装有多个收发机系统,对于每一个接收机,其他所有的发射机都是干扰源。要分析每个接收机的干扰裕度,需要对整机进行系统级的EMI分析:考虑其他所有的发射机的功率、频谱、天线方向性系数、天线与平台的电磁相互作用、接收机自身的噪声系数、射频和中频选择性、灵敏度等等。
难点与挑战
-
系统级的EMI分析,首先要基于电磁场的计算,即,天线布局问题只是其子问题之一;
-
需要电磁场计算与系统级分析相结合;
-

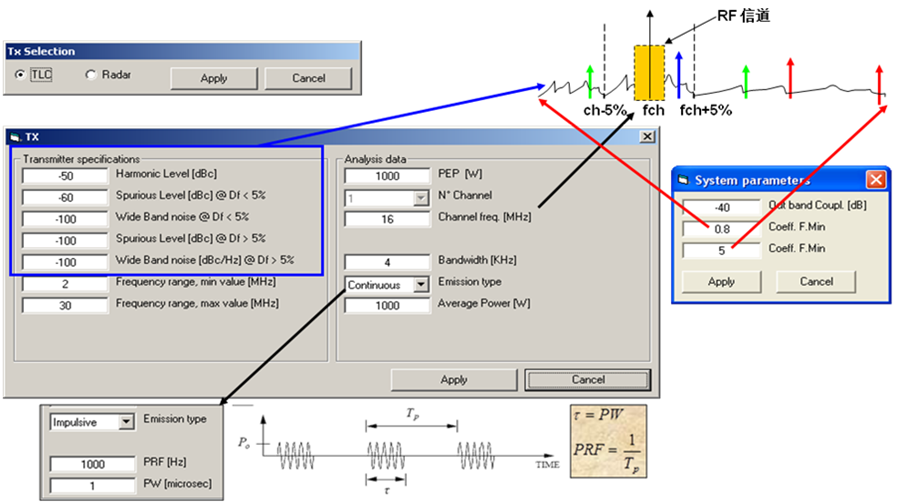

需要专业的收发机的参数建模功能;
-

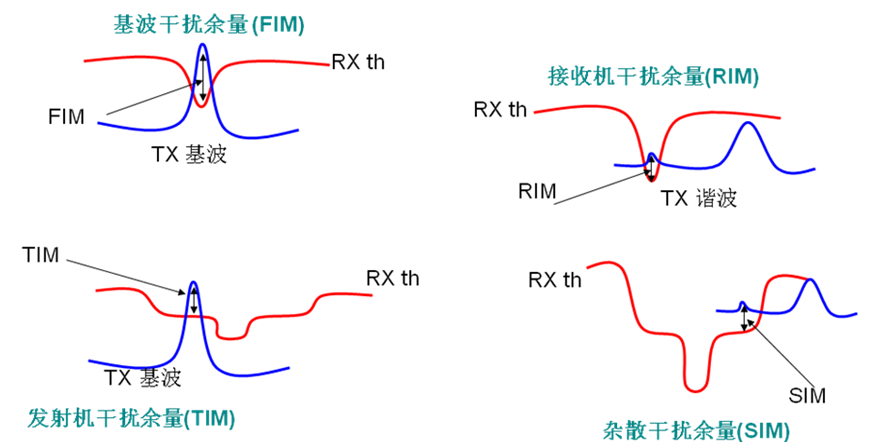

要考虑邻道干扰、谐波干扰、宽带噪声、三阶交调等多种干扰机制;要考虑敏感设备的饱和与过载;
-
系统级EMI的可视化过程。
我们的方案
方案的构成

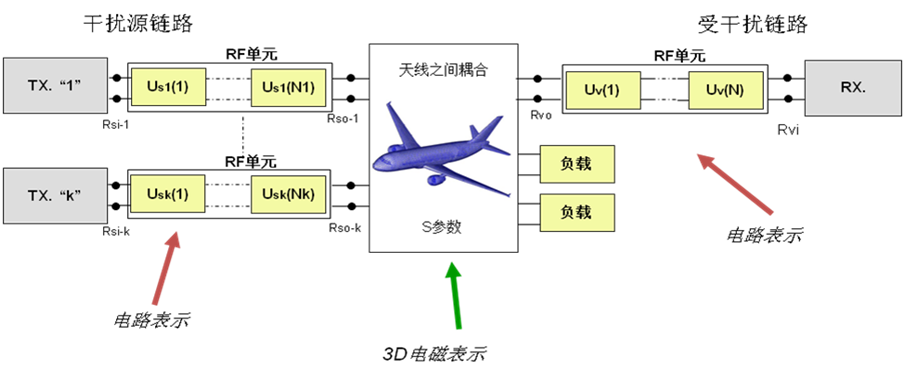

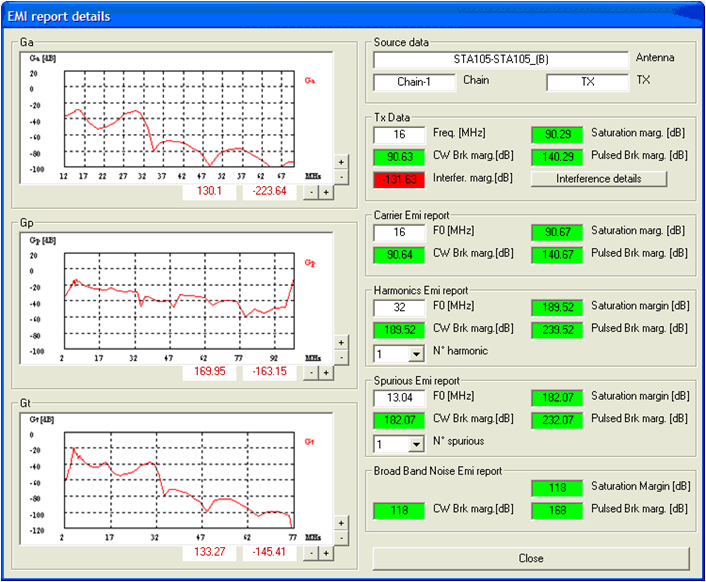

E-MIND系统级EMI模块,结合天线布局分析、天线建模分析功能,可以提供航空系统级EMI的完整解决方案。E-MIND是电磁场分析与系统级EMI分析的无缝集成平台,从天线建模、天线布局,到发射机、接收机的建模,系统级EMI的分析,均提供固化的流程和可视化的操作界面,直接生成直观的系统级EMI报告,并可以追踪到风险发生的源头和机制。
方案的特点和优势
-
电磁场计算与系统级EMI分析的无缝集成平台,包括二者的建模环境和核心求解器;
-
电磁场计算人员和系统设计人员可以在同一个平台中协同工作;
-
计算流程固化,参数设置和结果报告全部是可视化的图形界面,操作简便;
-
针对航空平台的系统级EMI问题,考虑全面,建模精准,算法可靠高效。
典型案例
