背景与需求
航空平台在飞行中,处于复杂的电磁环境中,高强度辐射场HIRF环境,会影响飞行器电子设备和电气设备的功能和性能。这涉及到飞行器的舱体屏蔽和设备级屏蔽,以及线缆的屏蔽,需要综合考虑。
难点与挑战
-
涉及3D飞行器结构和长径比很大的线缆束,无法用同样的3D全波电磁场方法计算(问题网格规模太大),也不能采用高频方法(不适用于舱内问题,精度不够);
-
3D电磁场计算与2D线缆束计算和电路计算需要耦合在一起处理;
-
需要统一的分析平台,集成各种算法和HIRF分析流程,以及专用的后处理器;
-
由于设计软件和仿真软件分离,3D模型和3D线缆路径建模和网格划分是一大难点;
-
干扰源有两种:外部辐射源和内部电压/电流源。
我们的方案
方案的构成
我们的方案采用Galileo-EMT的HIRF专业模块。它是一个集成平台,集成了先进的3D全波加速方法(MR-MOM)和能够处理高频问题的精确统计方法(OCT,超大腔体理论),以及处理线缆束先进的基于电磁拓扑的BLT算法;还集成了用户友好的3D模型处理工具AEM Mesher,以及专用的针对线缆束的电压/电流可视化管理和显示工具。
方案的特点和优势
-
集成的平台,包含解决HIRF问题所需的各种工具,用户友好的模型处理、先进的算法、专业的后处理器,以及一体化的流程;
-
易于定义传导EMI干扰源(电压/电流发生器)和辐射EMI干扰源;
-

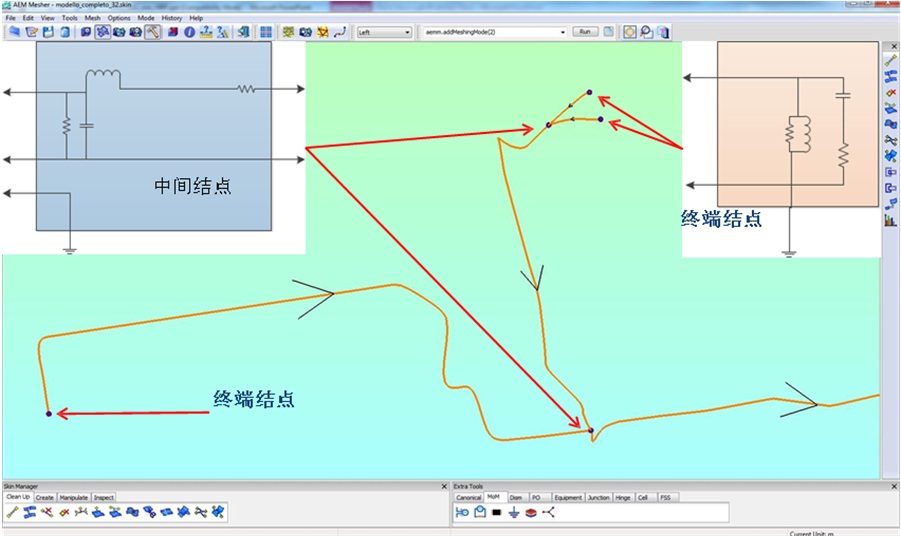

很容易考虑2D电路分析和3D电磁分析间的相互作用;
-

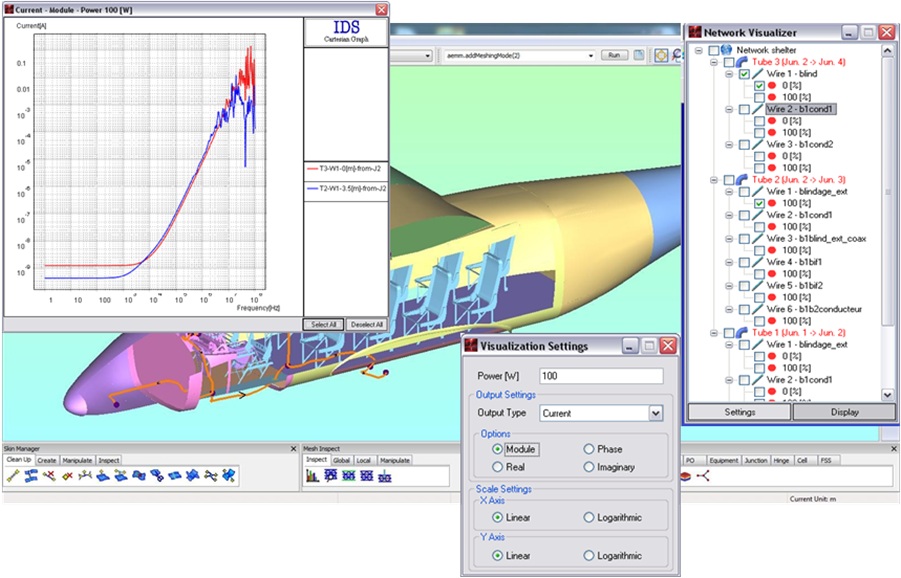

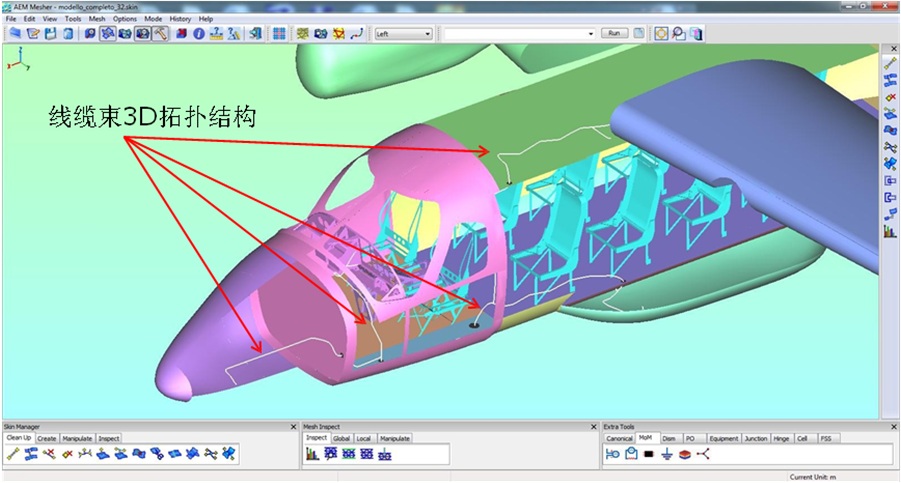

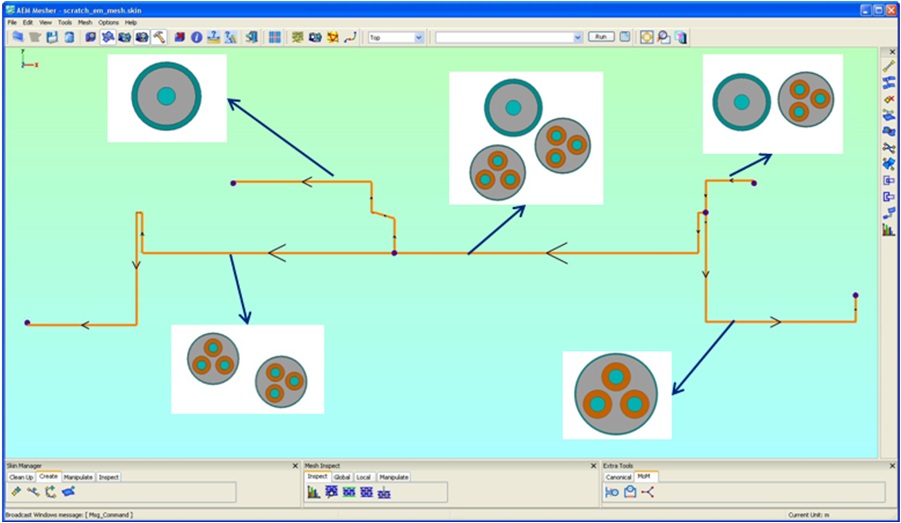

专业的3D模型和线缆束3D路径处理工具AEM Mesher非常先进。
典型案例
