背景与需求
当天线安装到飞机上时都会采用高性能天线罩以保证系统性能。天线罩在使用前都必需经过严格测试，确保天线在天线罩内的工作性能满足指标要求。除了规定的机械性能，作为电磁波透射窗口，天线罩不能妨碍内部雷达或其他天线系统的工作。为此航空飞行器为天线罩电磁性能测试制定了标准RTCA/DO-213“头锥安装天线罩相关的工作性能标准”。 测试系统就依据该标准进行测试。
难点与挑战
-
测试指标必须符合标准RTCA/DO-213规定要求。
-
天线罩测试应能用于设计阶段或生产阶段的天线罩性能检验，因此需要在非暗室环境进行测试。
-
测试系统应尽量减小非暗室环境产生的各种干扰。
-
天线罩需要安装在专用支架上，并能变换各种角度。
-
测试系统应具有较高性价比。
我们的方案
方案的构成
天线罩测试系统依据标准RTCA/DO-213规定内容进行测试，具体组成如下：
-
矢量网络分析仪（VNA）；
-
参考天线作为发射天线；
-
待测天线作为接收天线；
-
专用支架，固定在转台上，用于天线方向图测试；
-
专用数据采集软件，用于设置仪器参数和控制数据采集；
-
专用后处理和数据显示软件。
方案的特点和优势
-

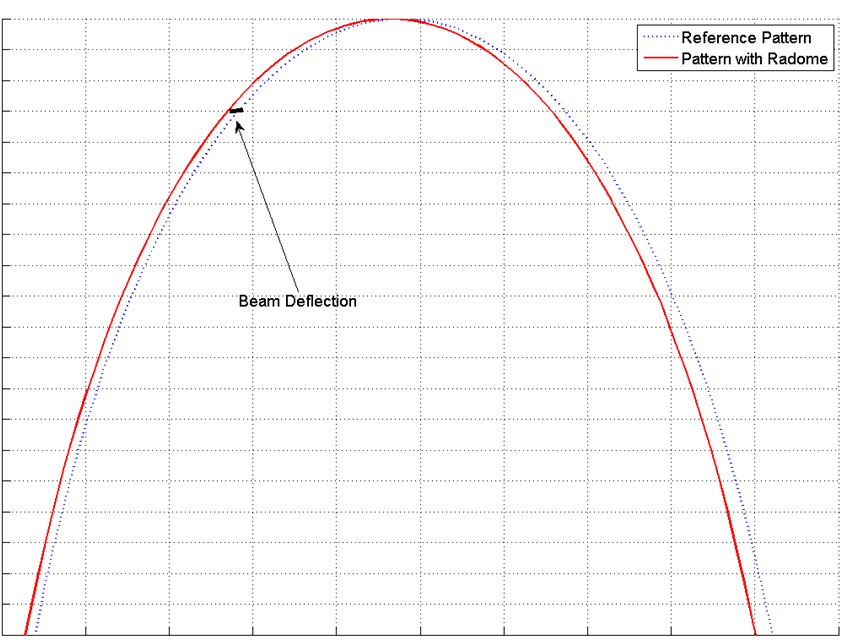

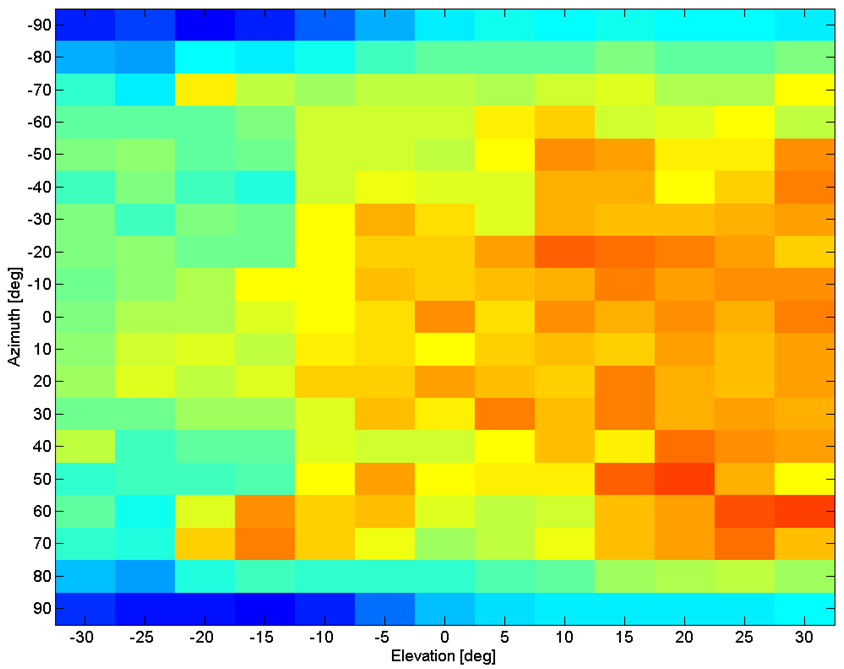

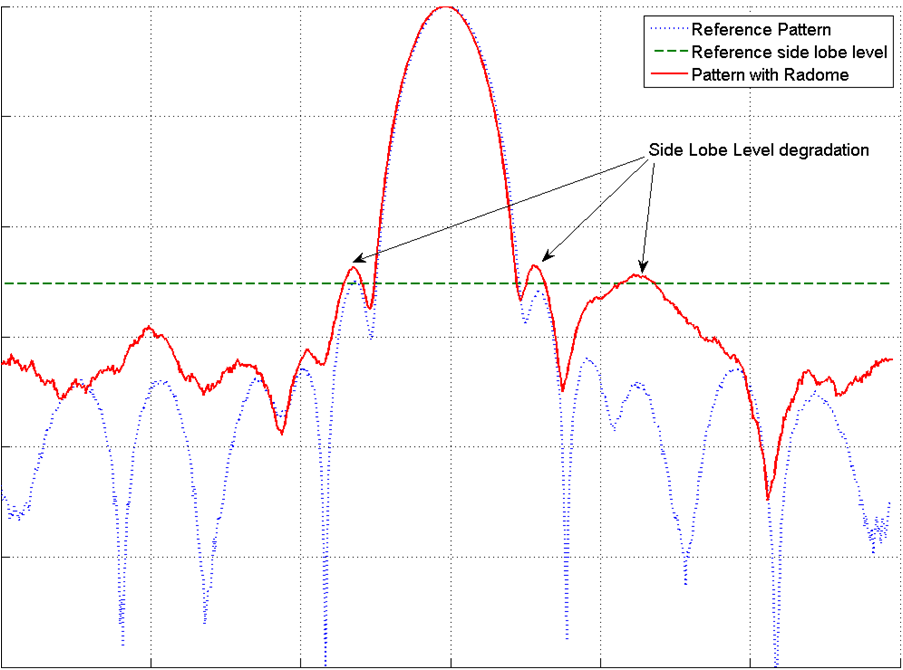

测试系统可根据标准RTCA/DO-213要求测试各种类型飞机、直升机和无人机天线罩，测试项目包括：透射效率（TE）: 在天线主波束所指方向，透过天线罩的功率与去掉天线罩后同样方向上的功率之比。RTCA/DO-213按透射效率规定了天线罩的级别；入射反射:天线辐射功率被天线罩反射回天线的部分；波束偏离: 由于存在天线罩所导致的天线主波束指向偏；副瓣电平: 天线在主波束外的辐射电平；波束宽度: 天线主波束在半功率（-3 dB）处的角度范围。
-
测试系统能在时域滤除环境干扰。测试系统使用VNA在频域测量幅度和相位。利用专用后处理软件，测试系统具有距离分辨能力，测试结果可转换到时域以滤除环境影响。具体方法是，将天线罩和天线放在距离环境和支架较远的地方在时域滤除干扰。天线之间的测试距离应满足远场条件。另外，收发天线之间的地面应放置吸波材料以消除地面反射。
-
测试系统仅要求部分暗室环境。利用VNA时域功能，天线罩测试可在部分铺设吸波材料的暗室环境中进行，因此既能用于设计阶段性能检验，也能用于生产阶段质量检验。
-

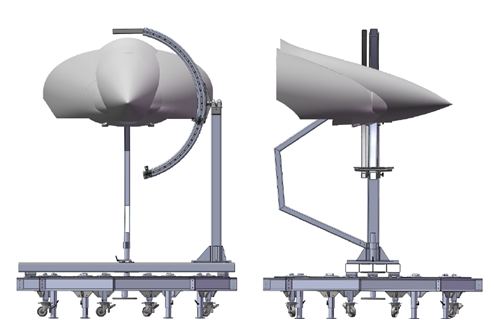

测试时天线罩安装在专用支架上，可根据规范要求变换各种角度。相对于内部安装的天线，天线罩可以转动，根据测试要求可以变换各种角度。支架允许天线罩和雷达天线沿着瞄准方向旋转，以便进行E面和H面测试。天线罩采用手动定位，但方向图测量采用自动转台。
-
测试系统性价比较高。测试系统简单可靠，若采用紧缩场和多轴转台则非常昂贵。
